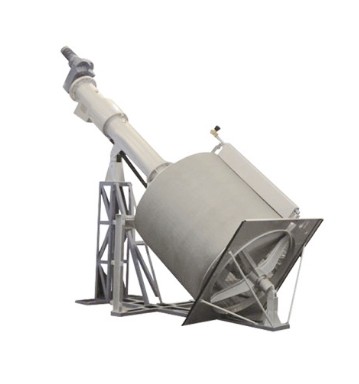

ZG型转鼓式格栅除污机广泛适用于城市污水、工业废水、食品加工业、造纸业等污水处理工程。该设备将水源取水口浮渣、短纤维和悬浮物打捞清除，并将其挤干压榨脱水后排出。适用于高精度处理，适合栅隙较小、渠深较浅的废水处理场合。
广泛用于河道、渠道、格栅井、雨水泵站、污水泵站、水电站自来水厂、污水厂、电厂、钢厂等含有漂浮物的各种进水口处，能有效实现拦渣、捞渣、使水质初步净化，并保证后续处理工艺设备的正常运行。
1、水头损失低，分离效率高，处理量大。
2、全不锈钢制造，维护量小，使用寿命长。
3、装备冲洗装置，具自清洗功能。
4、集多个功能于一个系统，结构紧凑。
1. 订货时，应注明设备的型号、渠宽B、渠深H、栅隙、出渣口高度等参数，不注明表示：出渣口高度则按750MM
2. 订货时注明材质要求。
3. 所需预埋板及配套输渣储渣设备需另订。
| 机型 | 600 | 800 | 1000 | 1200 | 1400 | 1600 | 1800 | 2000 | 2200 | 2400 | 2600 |
| 液体流速(m/s) | 1 | ||||||||||
| 栅隙(mm) | 过水流量(m³/h) | ||||||||||
| 0.5 | 80 | 135 | 240 | 310 | 450 | 585 | 745 | 920 | 1130 | 1380 | 2080 |
| 1 | 125 | 220 | 370 | 510 | 720 | 955 | 1210 | 1495 | 1800 | 2150 | 3280 |
| 2 | 190 | 330 | 560 | 765 | 1100 | 1440 | 1830 | 2260 | 2730 | 3250 | 4530 |
| 3 | 230 | 400 | 685 | 935 | 1340 | 1760 | 2235 | 2760 | 3330 | 3970 | 5450 |
| 4 | 240 | 430 | 720 | 1010 | 1440 | 2050 | 2700 | 3340 | 4030 | 4680 | 6230 |
| 5 | 250 | 470 | 795 | 1110 | 1570 | 2200 | 2935 | 3600 | 4360 | 5220 | 6750 |
| 型号规格-ZG | 600 | 800 | 1000 | 1200 | 1400 | 1600 | 1800 | 2000 | 2200 | 2400 | 2600 |
| 转鼓直径D(mm) | 600 | 800 | 1000 | 1200 | 1400 | 1600 | 1800 | 2000 | 2200 | 2400 | 2600 |
| 鼓长L1(mm) | 600 | 800 | 1000 | 1200 | 1400 | 1600 | 1800 | 2000 | 2200 | 2200 | 2400 |
| 最高水位H4(mm) | 400 | 500 | 670 | 800 | 930 | 1100 | 1200 | 1300 | 1500 | 1680 | 1800 |
| 电机功率(kw) | 0.75 | 1.5 | 2.2 | 3 | |||||||
| 安装角度 | 35° | ||||||||||
| 渠深H1(mm) | H1=600~300 | ||||||||||
| 排渣口高度H2(mm) | 按客户要求进行设计 | ||||||||||
| H3(mm) | 根据减速机形式确定 | ||||||||||
| 设备安装高度H(mm) | H=H1+H2+H3 | ||||||||||
| 安装长度A(mm) | A=H×1.43-0.48D | ||||||||||
| 设备总长L(mm) | L=H×1.74-0.75D | ||||||||||
