工作电源:220V
通信接口:RS485/ModBus RTU
含水率测量精度:±3%
发货:3天内
ALF18型油气水三相计量装置主要应用于油田计量间，与工艺管道通过两个DN50(其它规格定制)法兰或快速接头直接连接，通过电动多通阀或手动阀组的调节，完成对多路单井来液的油气水三相混合液体的液量、油量、气量、水量和含水率的计算。
本装置中的气液分离器可根据来液流量情况自动稳定液位高度，在保证设备稳定运行的同时也使气液分离更加彻底。此外本装置利用了井口含水仪的技术优势，消除了三相流体经气液分离器后因未彻底分离对计量结果造成的误差，提高了计量精度。
二、工作原理

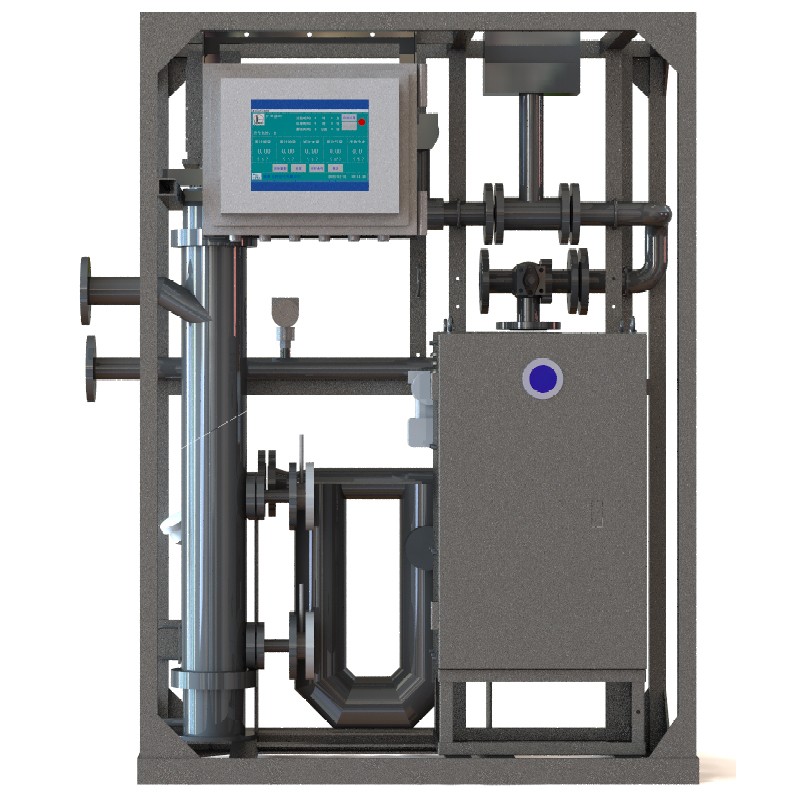

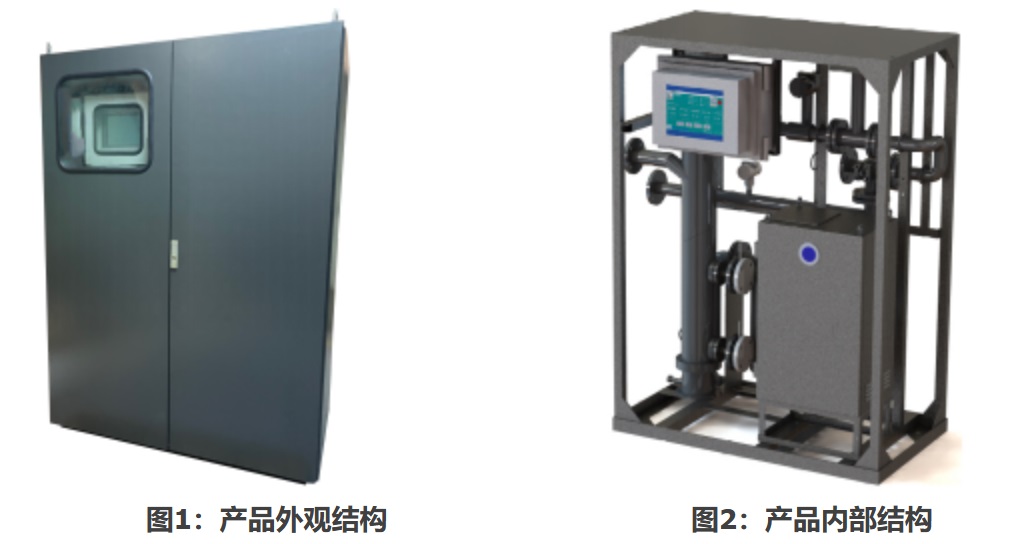

油气水三相计量装置主要由旋流分离及调节组件、气体流量计、液体流量计、含水仪、防爆配电箱以及支撑撬装底托等六个部分组成。油气水三相流体通过旋流分离器分离管段实现气液分离，使气体和液体分别按不同的管道流出，气体流量计、液体流量计、含水仪分别计量经气液分离后的气体和液体的流量以及含水率，通过主控系统算法运算,生成报表在触控屏上显示并且通过RS485/MODBUS RTU通信远传数据。通过手动调节管道上的Q41F-25P三通球阀，经计量后的气体可单独从出气口流出装置，也可以和液体在出液口处重新混合流出装置。
|
工作电源：AC220V 50Hz |
气量范围：＜10000N m3/d |
|
工作电流：＜1A，加热开启时＜12A |
气量率测量精度：2% |
|
通信接口：RS485/ModBus RTU |
液量范围：10-200t/d |
|
设计压力：4.0MPa |
液量测量精度：0.5% |
|
环境温度：-40 ~ 70℃ |
含水率测量范围：0% ~ 100% |
|
管线安装接口：快速接头或定制 |
含水率测量精度：±3% |

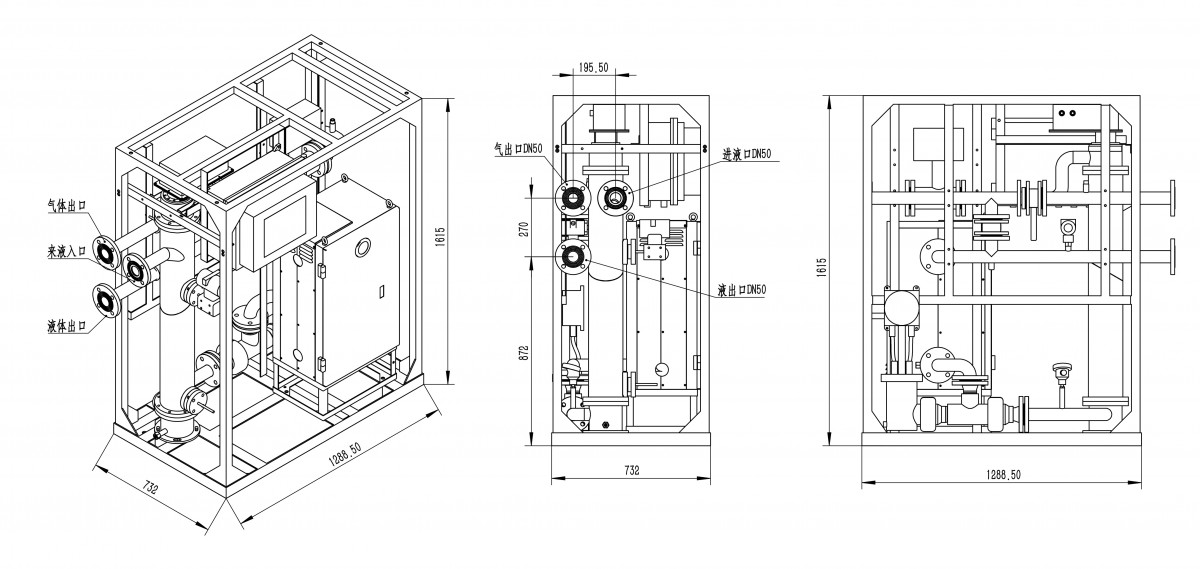

●用户预留安装位置需大于130cm（长）*75cm（宽）*165cm（高）；
●安装位置需为硬质平整的地面，承重不低于800KG；
●用户预留接口需为DN50法兰，进出口法兰建议使用高压油管软连接。
