工作电源:220V
测量范围:0-100%
应用站点:单井井口、计量间、计量撬
起订:1件
供应:500件
发货:10天内
ALC05系列井口原油含水分析仪是我公司近20年原油含水测量经验和研发水平的最高成果，荣获多项国家技术发明专利。该设备能够适应含气、含泥沙等极端工况，即使气液间歇流的情况，也能精确测量出油水混合物的含水率。
ALC05-I井口原油含水分析仪内部工艺流程上由两段互为旁通的管段组成，通过测量管段和旁通管段自动切换的方式，对截留液体精准快速的测量分析，以获取精确的含水分析结果。测量过程由以下几个步骤组成：切换取样，初步测量分析，加热分层，含水率分层扫描测量，计算综合含水。
针对泡沫油和油水乳化严重的工况，可以选配在线加药装置，定时定量注入破乳剂、消泡剂等助剂。
除了输出含水率测量结果，仪表同时可以测量工况条件下的气液比。
二．技术参数
工作电源：AC220V 50Hz 或 AC380V 50Hz，工作电流≤ 5A；
信号输出接口：RS485/MODBUS通信；
就地显示：液晶显示；
电气连接：信号M20*1.5或G3/4内螺纹；电源 G3/4内螺纹；
测量范围：0%~100%；Ø 测量精度：±3%；
环境温度：-40～70℃；
安装地点：井口/计量间管线；
介 质：油、水、气混合介质；
安装方式：管段式安装，法兰连接DN50PN2.5或定制 ；
材质：304/316L/2205不锈钢,支持特殊材料定制；
接液材料：316L不锈钢加聚四氟乙烯组合；
设计压力：2.5MPa或定制；
设计温度：0～160℃；
防爆等级：ExdibⅡCT6 Gb；
防护等级：IP65。
三、技术特点
●采用在线取样、非实时测量的原理，实现了相对静态的测量过程，结合多探头测量技术，为高精度测量提供了保证;
●根据参数可设的静置时间和加热温度，确保很好的气液、杂质等分离效果，为分层扫描测量提供了精度保证；
●具有温度控制功能，能够设定目标温度，内置温度传感器，仪器无需外接温度变送器便可进行温度测量显示和对含水率测量结果进行温度补偿；
●针对井口含水率测量的要求，可设置每天测量的时间、次数，分别得到每次测量的含水率并计算一天的综合含水；
●测量结果除了显示和输出，还具有历史数据存储功能，对在线测量的结果进行历史数据存储；
●中文文字+数字就地显示。独创3键非接触式按键，极大方便了用户对隔爆类防爆表头仪表的操作；
●内置智能通信和编程接口，软件可现场升级；
●安装方便快捷，无前后直管段的要求，对流态流速不敏感；
●带有自动加热装置，可设置加热温度上限，方便分层测量。

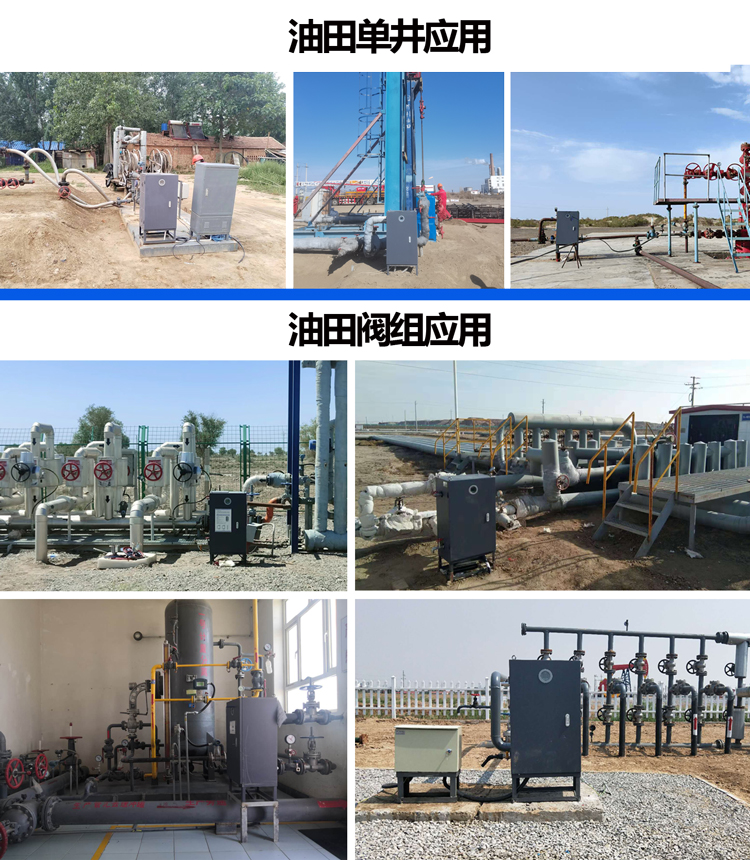

四、应用场景
●安装在油田井口，完成单井来液含水率测量：与液量计量装置（如称重、翻斗、双容积量液装置等）配合使用实现油井气液产量、温度、压力的连续计量，测量并计算单井的原油产量。
●安装在计量间电动多通阀或手动阀组计量出口管线上，完成对多路单井来液的含水率测量。
