口径:DN200
材质:铸钢
温度:350°
起订:1件
供应:300件
发货:3天内

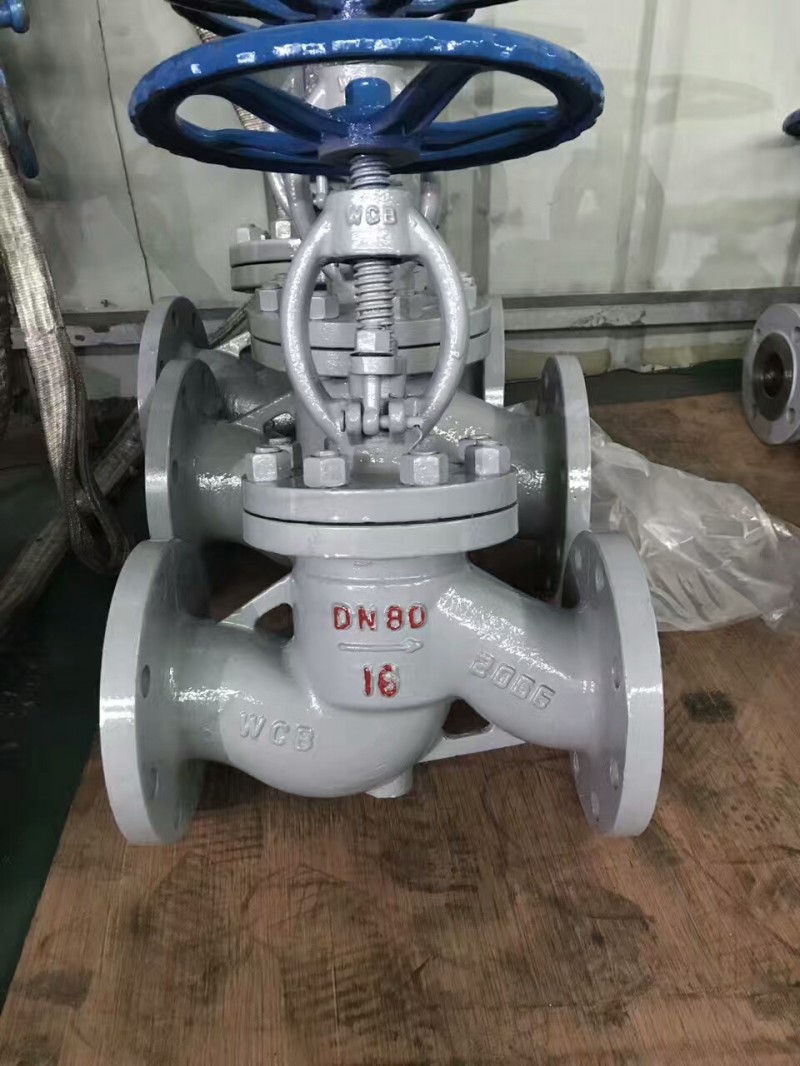

铸钢法兰截止阀其阀瓣沿阀座的中心线作直线运动，从而达到切断或调节以及节流用，截止阀启闭件的阀瓣一般是塞型，密封面有平面的也有锥面的。主要用于石油、化工、冶金、铜铁、给排水、发电等给排水管路作为接通或截断之用。是日常使用最广泛的一种阀门。 截止阀也称截门阀，属于强制密封式阀门，所以在阀门关闭时，必须向阀瓣施加压力，以强制密封面不泄漏。当介质由阀瓣下方进入阀门时，操作力所需要克服的阻力，是阀杆和填料的摩擦力与由介质的压力所产生的推力，关阀门的力比开阀门的力大，所以阀杆的直径要大，否则会发生阀杆顶弯的故障。近年来，从自密封的阀门出现后，截止阀的介质流向就改由阀瓣上方进入阀腔，这时在介质压力作用下，关阀门的力小，而开阀门的力大，阀杆的直径可以相应地减少。同时，在介质作用下，这种形式的阀门也较严密。二、锥面密封特点 锥面密封阀门常被应用在高温高压的环境中，因其可靠性比平面密封阀门要好很多，锥面密封阀门在工作时由于结构中存积的硬杂物较少，且在轴向力作用下的比压通常比平面密封高，故此可靠性大。但是呢，锥面密封的密封面一般比较窄，导致其受力情况复杂。因此在设计中不但要满足其使用功能。而且要选用经济的密封材料和最佳的设计结构，达到适用性与经济性的统一，使其双赢，这就要求制造商要充分地了解锥面密封的应力状况。天赋阀门有一批专业研究成员，可以设计制造出既实用又经济的多种阀门。可适用于高温高压环境。三、铸钢截止阀注意事项 铸钢法兰截止阀属于强制密封阀门，因此在阀门关闭时，必须向阀瓣施加压力，使强制密封面不泄漏。当介质由阀瓣下方进入阀门时，操作力所需要克服的阻力，是阀杆和填料的摩擦力与由介质的压力所产生的推力，关阀门的力比开阀门的力大，所以阀杆的直径要大，否则会发生阀杆顶弯的故障。 四、截止阀连接方式阀门的连接方式一般分三种，分别是法兰连接、丝扣连接和焊接连接，其中法兰连接最为常用，因为法兰连接的阀门在使用时稳定性强，故高温高压等特殊环境下通常使用。五、截止阀的安装与维护应注意以下事项铸钢截止阀属于单向阀，使用时只允许介质单向流动，且安装时有方向性，如安装时装反方向了，那阀门就不能正常工作了，所以安装前需谨慎。1、手轮、手柄操作的截止阀可安装在管道的任何位置上。2、手轮、手柄及伟动机构，不允许作起吊用。3、介质的流向应与阀体所示箭头方向一致。六、截止阀特点(1)结构比闸阀简单，制造与维修都较方便。(2)密封面不易磨损及擦伤，密封性好，启闭时阀瓣与阀体密封面之间无相对滑动，因而磨损与擦伤均不严重，密封性能好，使用寿命长。(3)启闭时，阀瓣行程小，因而截止阀高度比闸阀小，但结构长度比闸阀长。(4)启闭力矩大、启闭较费力，启闭时间校长。(5)流体阻力大，因阀体内介质通道较曲折，流体阻力大，动力消耗大。(6)全开时阀瓣经常受冲蚀七、法兰截止阀优点1、结构简单，制造和维修比较方便。2、工作行程小，启闭时间短。3、密封性好，密封面间摩擦力小，寿命较长。
八、截止阀适用场所1、城市建设中的供水、供热工程上，公称通经较小的管路，可选用截止、平衡阀或柱塞阀，如公称通经小于150mm的管路上。2、管路上对流阻要求不严的管路上。即对压力损失考虑不大的地方。3、有流量调节或压力调节，但对调节精度要求不高，而且管路直径又比较小，如公称通经≤50mm 的管路上，宜选用。4、合成工业生产中的小化肥和大化肥宜选用公称压力PN160 公称压力16MPa 或PN320 公称压力32MPa 的高压角式截止阀或高压角式节流阀。5、氧化铝拜耳法生产中的脱硅车间、易结焦的管路上，易选用阀体分开式、阀座可去处的、硬质合金密封副的直流式截止阀或直流式节流阀。7、截止阀是适合高温、高压介质的管路或装置上宜选用截止阀。如火电厂、核电站，石油化工系统的高温、高压管路上。九、常用截止阀有以下几种： 1）角式截止阀；在角式截止阀中，流体只需要改变一次方向，以致于通过此阀门的压力较比常规结构的截止阀小。高压场所常用此种类型的阀门。 2）直流式截止阀；在直流式或Y形截止阀中，阀体的流道与主流道成一斜线，这样流动状态的破坏程度比常规截止阀要小，因而通过阀门的压力损失也相应的小了。 3）柱塞式截止阀：这种形式的截止阀是常规截止阀的变型。在该阀门中，阀瓣和阀座通常是基于柱塞原理设计的。阀瓣磨光成柱塞与阀杆相连接，密封是由套在柱塞上的两个弹性密封圈实现的。两个弹性密封圈用一个套环隔开，并通过由阀盖螺母施加在阀盖上的载荷把柱塞周围的密封圈压牢。弹性密封圈能够更换，可以采用各种各样的材料制成，该阀门主要用于“开”或者“关”，但是备有特制形式的柱塞或特殊的套环，也可以用于调节流量。
九、十、主要零部件材料序号 零件名称 灰铸铁 铸钢 不锈耐酸铸钢 超低碳不锈耐酸铸阀 Z C P R PL RL1 阀体/端盖 HT250 WCB CF8 CF8M CF3 CF3M2 阀杆 1Cr13 2Cr13 1Cr18Ni9 1Cr18Ni12Mo2Ti 00Cr18Ni10 00Cr17Ni14Mo23 阀座 PTFE(F4)、PCTFE(F3)、FEP(F46)、4 填料/压盖 WCB CF8 CF8M CF3 CF3M5 填料 PTFE(F4) PTFE(F4) PTFE(F4)6 活节螺栓 35 1Cr17Ni2 1Cr17Ni27 阀杆螺母 ZCuAI10Fe3 ZCuAI10Fe3 ZCuAI10Fe38 紧固螺母 45 1Cr17Ni2 1Cr18Ni9Ti9 螺母 0Cr18Ni9 0Cr18Ni910 手轮 WCB WCB WCB 十一、截止阀的密封结构 截止阀的密封主要是通过设置的三道密封副来完成的。
第一道密封副是由阀体进口处本体上的球形密封面与主阀瓣上的主阀瓣密封圈组成，该密封副的密封是在定位弹簧的弹性力和罐式集装箱内工作介质压力一起作用下实现的，具有内压自封的特点，是主要密封。 第二道密封副是在阀体中部通道中，由扳手和阀杆作用下的阀板与阀座密封圈组成，该密封副可以有效的密封住当第一道密封失效造成的泄漏介质，起副密封作用。第三道密封副是由端盖出口处的防护盖与防护盖垫片造成，该密封副可以有效的防止目视难以观察到的微量泄漏发生，同时还能防止外界杂物进入阀体，
