工作原理

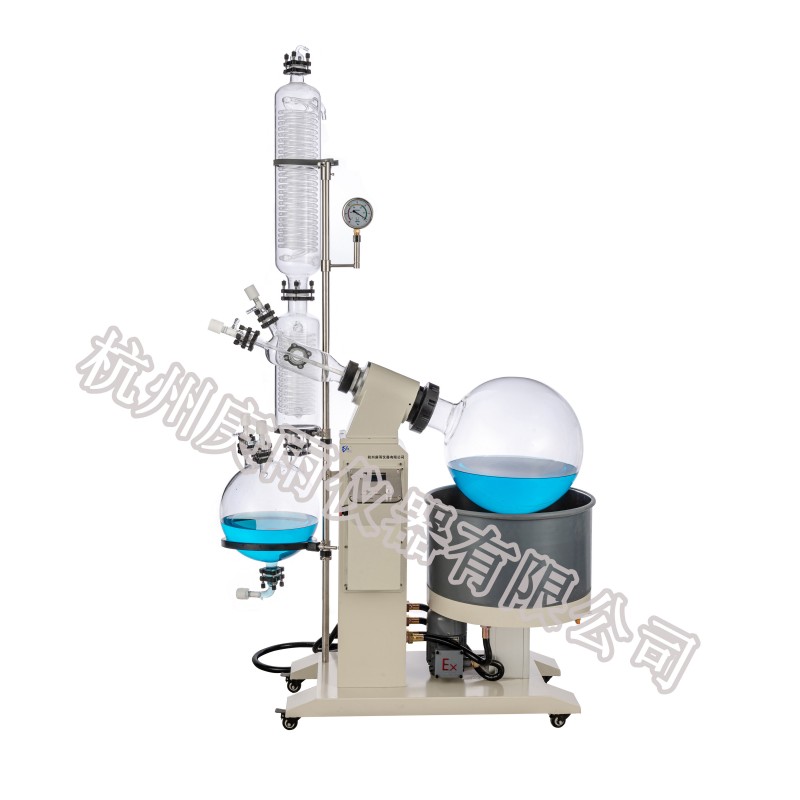

蒸发瓶恒速旋转，水浴锅恒温加热，在此条件下：物料在蒸发瓶内壁形成大面积均匀薄膜，在真空条件下可以提高蒸发效率（需连接真空装置），溶媒蒸汽经玻璃冷凝盘管时冷却成液体（需连接冷却装置），回收于收集瓶。
本系列产品使用需配套真空装置（循环水式、旋片式、隔膜式等真空泵），冷却循环装置组成系统装置。
基本配置
• 与物料接触部分全部采用高硼硅玻璃（膨胀系数3.3）和聚四氟乙烯材料，性能稳定不易与物料起化学反应。
• 主体支架采用冷板防腐喷塑+铝合金材质，锅胆采用304不锈钢材质。
• 密封系统采用聚四氟乙烯+氟橡胶复式组合密封。
• 油性真空压力表显示实时真空，指针显示。
• 活塞式加料阀套接聚四氟乙烯加长管，可在真空状态下连续进料至蒸发瓶。
• 直立式三层蛇形盘管冷凝器，主冷+副冷双冷凝器。
• 大液晶显示屏，同时控制旋转、加热和升降。
• 旋转电机为无刷减速增力电机，无火花、噪音小；升降电机也为减速增力电机。
• 浴锅恒温控制，锅底PT100型传感器+不锈钢探棒 。
• 浴锅电动升降，浴锅外配有机硅胶罩，隔热防烫。
• 旋转、加热双熔断器安全保护。
• 收集瓶带下放料口，连接玻璃+四氟独立放料阀。
• 真空切换阀，在不影响系统真空和溶液蒸馏的情况下，可进行连续收集、放料。
• 超温安全保护功能，当实际温度超过设定温度5℃时，机器加热就会自动断电。
• 防干烧功能，加热锅里水位低于加热管时，机器就会自动断电。
• 机器工作途中如果突然断电，再次接通电源时，机器会自动停止加热。
• 升降电机防爆、液晶控制表铝壳防爆、电缆穿防爆管。
技术参数
|
型号 |
R-1050EX |
|
电压频率 |
220V/50HZ |
|
整机功率 |
6780W |
|
旋转电机功率 |
100W1/5 |
|
升降电机功率 |
180W（EX） |
|
加热功率 |
6500W |
|
真空度 |
0.095Mpa |
|
旋转瓶容量 |
50LΦ470mm/Φ125法兰口 |
|
收集瓶容量 |
20LΦ355mm/上Φ60法兰口×Φ35法兰口×2个×下Φ50法兰口 |
|
旋转速度 |
0-120rpm/min |
|
控温范围 |
室温-180℃ |
|
控温精度 |
±1℃ |
|
浴锅升降行程 |
215mm |
|
冷凝器尺寸 |
主冷Φ160×835H(mm) 上Φ60法兰口×下Φ80法兰口 副冷Φ160×530H(mm) 上Φ80法兰口×下Φ60法兰口×侧Φ60法兰口 |
|
冷凝面积 |
1.44(0.95+0.49)㎡ |
|
加料阀 |
Φ35法兰口、玻璃+四氟阀门、进料咀外径12mm |
|
多功能口 |
Φ35法兰口、玻璃+四氟阀门、玻璃咀外径12mm |
|
放气阀 |
Φ35法兰口×2个、玻璃+四氟阀门、放气咀外径12mm |
|
放料阀 |
Φ50法兰口、侧出料咀外径15mm、离地300mm |
|
真空抽气头 |
插口外径10mm |
|
冷凝盘管进出咀 |
插口外径16mm |
|
锅胆尺寸容量 |
Φ550×320H(mm) 约76L |
|
整机占空间尺寸 |
1390×700×2300mm宽深高 |
|
机器净重 |
103KG |
|
包装尺寸 |
1230×630×1420mm 木箱1.1m³ |
|
包装重量 |
148KG |
